ทำความเข้าใจโครงสร้างแบตเตอรี่ลิเธียม-: คู่มือฉบับสมบูรณ์สำหรับปี 2026

เซลล์แบตเตอรี่: หัวใจของเทคโนโลยีลิเธียม-ไอออน

แกนกลางของแบตเตอรี่คือเซลล์ซึ่งเกิดปฏิกิริยาเคมีไฟฟ้า เซลล์ประกอบด้วยอิเล็กโทรดบวก (แคโทด) อิเล็กโทรดลบ (แอโนด) ตัวคั่น และอิเล็กโทรไลต์ ลิเธียมไอออนจะส่งผ่านระหว่างแคโทดและแอโนดระหว่างการชาร์จและการคายประจุ

แบตเตอรี่ลิเธียม-แบ่งประเภทตามวัสดุแคโทด:

ลิเธียมแมงกานีสออกไซด์ (LMO): ราคาไม่แพงที่ 50-60 เหรียญสหรัฐฯ ต่อกิโลกรัม แต่มีอายุการใช้งานสั้นกว่า (มากกว่าหรือเท่ากับ 300 รอบ) และการย่อยสลายต่อเดือนสูงกว่า (5%+)

นิกเกิล แมงกานีส โคบอลต์ (NMC): ประสิทธิภาพที่สมดุล ราคาอยู่ที่ 160-200 เหรียญสหรัฐต่อกิโลกรัม โดยมากกว่าหรือเท่ากับ 600 รอบและการย่อยสลายต่ำ (1-2%) รุ่นยอดนิยม เช่น NMC 811 มีความหนาแน่นของพลังงานสูง แต่ต้องมีการปรับสมดุลอย่างระมัดระวังเพื่อความเสถียร

ลิเธียมเหล็กฟอสเฟต (LFP): ความปลอดภัยและอายุการใช้งานที่ยอดเยี่ยม (มากกว่าหรือเท่ากับ 1,500 รอบ) ที่ 150 เหรียญสหรัฐฯ-180 ต่อกิโลกรัม แม้ว่าจะมีความหนาแน่นของพลังงานน้อยกว่าและประสิทธิภาพในสภาพอากาศหนาวเย็นไม่ดีก็ตาม

ตารางเปรียบเทียบตามข้อมูลปี 2025 มีดังนี้

เซลล์มีรูปร่างเหมือนทรงกระบอก (เช่น 18650, 21700) ทรงปริซึม (สี่เหลี่ยม) และซอง (อ่อน-แพ็ค)

การเสื่อมสภาพของแบตเตอรี่ส่งผลต่อประสิทธิภาพ (เช่น ระยะที่ลดลง) และความปลอดภัย ตัวอย่างโลกแห่งความเป็นจริง-: หลังจากระยะทาง 100,000 ไมล์ EV อาจสูญเสียความจุไป 10-15% แต่เซลล์ขั้นสูงเช่น LFP จะลดสิ่งนี้ลง

แบตเตอรี่คืออะไร?

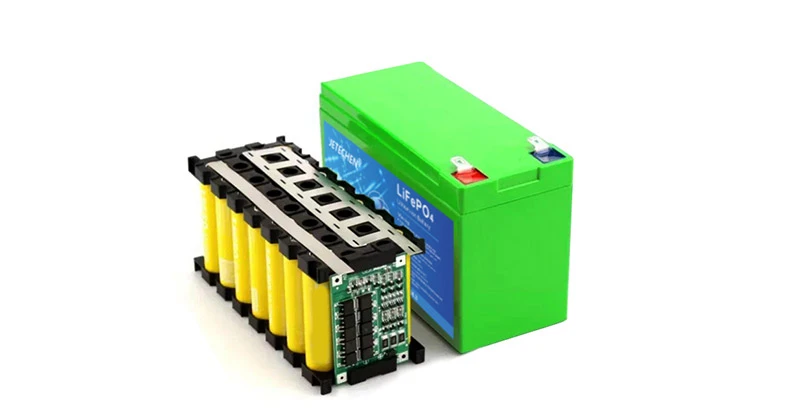

ก้อนแบตเตอรี่คือชุดประกอบที่สมบูรณ์ที่จ่ายพลังงานให้กับ EV โดยผสานส่วนประกอบต่างๆ เข้าด้วยกันเพื่อประสิทธิภาพสูงสุด โดยทั่วไปจะรวมถึงโมดูลแบตเตอรี่ ระบบการจัดการความร้อน ระบบการจัดการแบตเตอรี่ (BMS) ระบบไฟฟ้า และองค์ประกอบโครงสร้าง สิ่งเหล่านี้ทำงานร่วมกันเพื่อให้มั่นใจในความปลอดภัย ประสิทธิภาพ และอายุการใช้งานที่ยืนยาว

ประโยชน์หลักของชุดแบตเตอรี่สมัยใหม่:

ความปลอดภัยขั้นสูง: ระบบทำความเย็นในตัว-ช่วยป้องกันความร้อนสูงเกินไป

ประสิทธิภาพที่เพิ่มขึ้น: การใช้พื้นที่อย่างเหมาะสมช่วยเพิ่มความหนาแน่นของพลังงาน

ความยั่งยืน: วัสดุรีไซเคิลสอดคล้องกับความคิดริเริ่มสีเขียวระดับโลก

โมดูลแบตเตอรี่: หน่วยการสร้าง

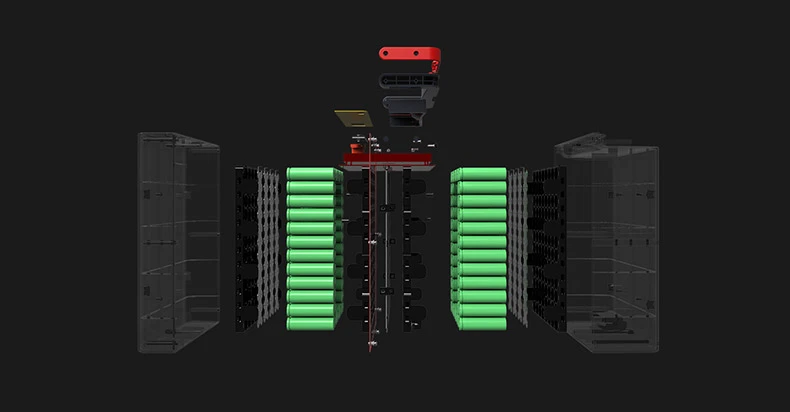

โมดูลแบตเตอรี่ทำหน้าที่เป็นหน่วยกลางระหว่างเซลล์แต่ละเซลล์และเซลล์เต็ม โดยรวมเซลล์ลิเธียม-เข้าด้วยกันในรูปแบบอนุกรมหรือแบบขนาน โดยรวมอุปกรณ์ตรวจสอบสำหรับการควบคุมอุณหภูมิและแรงดันไฟฟ้า โมดูลมักประกอบด้วยแผงควบคุม (ส่วนหนึ่งของ BMS) ขั้วต่อนำไฟฟ้า โครงพลาสติก แผ่นทำความเย็น และตัวยึด

โมดูลทำให้การบำรุงรักษาง่ายขึ้นและเพิ่มความปลอดภัยโดยช่วยให้การจัดการเซลล์ง่ายขึ้น ตัวอย่างเช่น ในสายการผลิต-ที่มีปริมาณมาก โมดูลช่วยให้สามารถสลับอย่างรวดเร็วในระหว่างการซ่อมแซม ซึ่งช่วยลดเวลาหยุดทำงานสำหรับเจ้าของ EV แนวโน้มทางอุตสาหกรรมแสดงให้เห็นว่าการออกแบบโมดูลกำลังพัฒนาเพื่อรองรับความหนาแน่นของพลังงานที่สูงขึ้น โดยบางส่วนมีประสิทธิภาพเพิ่มขึ้นถึง 20% ผ่านการจัดการระบายความร้อนที่ดีขึ้น

เซลล์แบตเตอรี่: หัวใจของเทคโนโลยีลิเธียม-ไอออน

แกนกลางของแบตเตอรี่คือเซลล์ซึ่งเกิดปฏิกิริยาเคมีไฟฟ้า เซลล์ประกอบด้วยอิเล็กโทรดบวก (แคโทด) อิเล็กโทรดลบ (แอโนด) ตัวคั่น และอิเล็กโทรไลต์ ลิเธียมไอออนจะส่งผ่านระหว่างแคโทดและแอโนดระหว่างการชาร์จและการคายประจุ

แบตเตอรี่ลิเธียม-แบ่งประเภทตามวัสดุแคโทด:

ลิเธียมแมงกานีสออกไซด์ (LMO): ราคาไม่แพงที่ 50-60 เหรียญสหรัฐฯ ต่อกิโลกรัม แต่มีอายุการใช้งานสั้นกว่า (มากกว่าหรือเท่ากับ 300 รอบ) และการย่อยสลายต่อเดือนสูงกว่า (5%+)

นิกเกิล แมงกานีส โคบอลต์ (NMC): ประสิทธิภาพที่สมดุล ราคาอยู่ที่ 160-200 เหรียญสหรัฐต่อกิโลกรัม โดยมากกว่าหรือเท่ากับ 600 รอบและการย่อยสลายต่ำ (1-2%) รุ่นยอดนิยม เช่น NMC 811 มีความหนาแน่นของพลังงานสูง แต่ต้องมีการปรับสมดุลอย่างระมัดระวังเพื่อความเสถียร

ลิเธียมเหล็กฟอสเฟต (LFP): ความปลอดภัยและอายุการใช้งานที่ยอดเยี่ยม (มากกว่าหรือเท่ากับ 1,500 รอบ) ที่ 150 เหรียญสหรัฐฯ-180 ต่อกิโลกรัม แม้ว่าจะมีความหนาแน่นของพลังงานน้อยกว่าและประสิทธิภาพในสภาพอากาศหนาวเย็นไม่ดีก็ตาม

เซลล์มีรูปร่างเหมือนทรงกระบอก (เช่น 18650, 21700) ทรงปริซึม (สี่เหลี่ยม) และซอง (อ่อน-แพ็ค)

การเสื่อมสภาพของแบตเตอรี่ส่งผลต่อประสิทธิภาพ (เช่น ระยะที่ลดลง) และความปลอดภัย ตัวอย่างโลกแห่งความเป็นจริง-: หลังจากระยะทาง 100,000 ไมล์ EV อาจสูญเสียความจุไป 10-15% แต่เซลล์ขั้นสูงเช่น LFP จะลดสิ่งนี้ลง

ระบบจัดการแบตเตอรี่ (BMS): สมองเบื้องหลังพลัง

BMS จะตรวจสอบและจัดการสถานะการชาร์จ (SOC) ของแบตเตอรี่ อุณหภูมิ และการปรับสมดุลของเซลล์ ช่วยให้ไดรเวอร์สามารถประมาณช่วงที่เหลืออยู่ ป้องกันการชาร์จไฟเกิน และรับประกันการกระจายแรงดันไฟฟ้าทั่วทั้งเซลล์แม้จะมีความแปรปรวนในการผลิตก็ตาม

ในสถานการณ์เช่นสภาพอากาศเลวร้าย BMS จะเปิดใช้งานพัดลมระบายความร้อนหรือเครื่องทำความร้อน ตัวอย่างเช่น ในระหว่างขับรถในฤดูร้อน ระบบอาจจำกัดกำลังไฟฟ้าที่ส่งออกเพื่อหลีกเลี่ยงการระบายความร้อน ข้อมูลจาก IEA เน้นย้ำว่า BMS ที่มีประสิทธิภาพสามารถยืดอายุแบตเตอรี่ได้ 20-30%

แนวโน้มใหม่ของเทคโนโลยีแบตเตอรี่สำหรับปี 2025 และต่อๆ ไป

นวัตกรรมแบตเตอรี่กำลังเร่งตัวขึ้นเพื่อตอบสนองความต้องการในระยะไกลขึ้น ชาร์จเร็วขึ้น และลดต้นทุนลง

โคบอลต์-แบตเตอรี่ฟรี

ตัวเลือกปลอดโคบอลต์- เช่น LMFP (ลิเธียมแมงกานีสเหล็กฟอสเฟต) ลดการพึ่งพาแหล่งโคบอลต์ที่ระเหยง่าย ซึ่งส่วนใหญ่มาจากสาธารณรัฐประชาธิปไตยคองโก แบตเตอรี่เหล่านี้ลดต้นทุนลง 20-30% และปรับปรุงความเสถียรทางความร้อน กรณีศึกษา: แบตเตอรี่ LMFP ปี 2024 ของ Gotion High Tech เข้าสู่การผลิตจำนวนมากในปี 2025 ซึ่งมอบความปลอดภัยที่ดีขึ้นสำหรับรถยนต์ไฟฟ้า

แบตเตอรี่โซลิด-

แบตเตอรี่โซลิด-จะเปลี่ยนอิเล็กโทรไลต์เหลวเป็นของแข็ง เพิ่มความหนาแน่นของพลังงานเป็น 400+ Wh/kg และทำให้ชาร์จได้เร็วขึ้น พวกมันต้านทานการก่อตัวของเดนไดรต์เพื่อการทำงานที่ปลอดภัยยิ่งขึ้น การพัฒนา: โตโยต้าวางแผนรถสาธิตในปี 2568 ขณะที่ Chery ประกาศความก้าวหน้าในเรื่องความหนาแน่น 400 Wh/kg ความท้าทายต่างๆ ได้แก่ การต่อต้านอินเทอร์เฟซที่สูง แต่การคาดการณ์จะแสดงการเข้าสู่ตลาดภายในปี 2570

แบตเตอรี่ใบมีด

Blade Battery ของ BYD ใช้เซลล์ LFP ที่บางและยาว (960 มม. x 13.5 มม. x 90 มม.) ในโมดูล-ออกแบบฟรี ช่วยเพิ่มความปลอดภัยและความหนาแน่น ในการทดสอบการเจาะเล็บ จะช่วยหลีกเลี่ยงไฟที่แตกต่างจากเซลล์แบบเดิม กรณีศึกษา: เมื่อรวมเข้ากับ Seal EV ของ BYD แล้ว รถจะวิ่งได้ระยะทาง 700 กม. และขับเคลื่อนรถยนต์ได้มากกว่า 1 ล้านคัน ซึ่งสร้างมาตรฐานด้านความสามารถในการจ่าย

กระบวนการเคลือบ (ซ้อน)

วิธีการนี้จะซ้อนแผ่นอิเล็กโทรดเช่น "Z" สำหรับเซลล์ที่มีรูปแบบสม่ำเสมอ เหมาะสำหรับแบตเตอรี่แบบถุง ช่วยเพิ่มความสม่ำเสมอแต่ต้องมีการผลิตที่แม่นยำ ใช้ใน- EV ระดับสูงเพื่อการกระจายพลังงานที่ดีขึ้น

เทคโนโลยี CTP, CTC และ CTB

CTP (เซลล์-ถึง-แพ็ค): ข้ามโมดูล รวมเซลล์ลงในแพ็คโดยตรงเพื่อให้มีความหนาแน่นสูงขึ้น 15-20%

CTC (เซลล์-ถึง-แชสซี): ผสานแบตเตอรี่เข้ากับโครงรถ เช่นเดียวกับการออกแบบของ Tesla ซึ่งช่วยลดน้ำหนักได้

CTB (เซลล์-ถึง-เนื้อหา): ตัวแปรของ BYD ผสานเซลล์เข้ากับร่างกายเพื่อความแข็งแรงของโครงสร้าง

ตัวอย่าง: CTB ในรุ่น Seal ของ BYD ช่วยเพิ่มความแข็งแกร่ง ปรับปรุงการควบคุมและความปลอดภัย ภายในปี 2025 รถยนต์ 17 รุ่นใช้สิ่งเหล่านี้ ตาม ResearchAndMarkets

คำถามที่พบบ่อย (FAQ)

โครงสร้างของเซลล์แบตเตอรี่ลิเธียม-คืออะไร เซลล์ลิเธียม-ประกอบด้วยแคโทด (เช่น NMC) แอโนด (เช่น กราไฟท์) ตัวแยก และอิเล็กโทรไลต์ ซึ่งช่วยให้ไอออนเคลื่อนที่เพื่อให้ได้พลังงาน

แบตเตอรี่โซลิดสเตต-แตกต่างจากแบตเตอรี่ลิเธียมไอออนแบบเดิม-อย่างไร แบตเตอรี่โซลิด-ใช้อิเล็กโทรไลต์ที่เป็นของแข็งเพื่อความหนาแน่นและความปลอดภัยที่สูงกว่า ไม่เหมือนแบตเตอรี่ที่เป็นของเหลวในเทคโนโลยีลิเธียมไอออนมาตรฐาน-

ข้อดีของแบตเตอรี่ปลอดโคบอลต์-ใน EV คืออะไร พวกเขาลดต้นทุน ลดผลกระทบต่อสิ่งแวดล้อม และปรับปรุงเสถียรภาพ เช่น LMFP ที่จะเข้าสู่การผลิตจำนวนมากในปี 2025

Blade Battery ปลอดภัยกว่าเซลล์ทรงกระบอกหรือไม่? ใช่ การออกแบบช่วยป้องกันความร้อนเคลื่อนตัวออกไป ดังที่แสดงในการทดสอบของ BYD ซึ่งสามารถทนทานต่อสภาวะที่รุนแรงโดยไม่เกิดประกายไฟ

ฉันควรจับตาดูแนวโน้มในอนาคตเกี่ยวกับแบตเตอรี่ EV ภายในปี 2573 มองหาการยอมรับ-สถานะที่มั่นคงในวงกว้าง โดยมีความหนาแน่นของพลังงานเพิ่มขึ้นสองเท่าและราคาลดลงครึ่งหนึ่งตามการคาดการณ์ของ IEA
